膜模块的设计和配置12421序言
以下信息为所有可能的应用程序通常是有效的。有几种不同的方式构建膜模块的安排进口和出口流。例如,一个三端模块为错流配置由一个框架结构选择的膜
表12.4特点、优点和缺点的板和管状膜 |
模块(MUNLV 2003;VDMA 2005)。 |
|||||
管式膜 |
板膜 |
|||||
管式模块 |
毛细管模块 |
中空纤维模块 |
板框模块 |
缠绕模块 |
膜垫 |
|
活性层 |
内部 |
——/内 |
——/内 |
外 |
外 |
外 |
内直径 |
5.5 -25毫米 |
0.25 - -5.5毫米 |
0.04 - -0.25毫米 |
|||
膜表面area-volume比率 |
ca。80平方米m ~ 3 |
ca 1000平方米m3 |
ca 10000平方米m3 |
40 - 100平方米m3 |
ca 1000平方米m3 |
400平方米m3 |
配置 |
横向流 |
死胡同/交叉流动 |
死胡同 |
横向流 |
死胡同/交叉流动 |
死胡同/交叉流动 |
优势 |
低阻塞、低压降、凝胶层的控制 |
高表面area-volume比例,设计成本低,渗透回流 |
表面area-volume比率很高,低的特定膜成本,针对高压稳定 |
简单的交换膜、低阻塞 |
高表面area-volume比率,更少的海豹,设计成本低 |
低压降、低污染 |
缺点 |
低表面area-volume比 |
低抗压强度 |
堵塞,压降 |
许多海豹,低表面area-volume比率 |
长期渗透的方式,没有机械清洁,高堵塞的危险 |
低表面area-volume比,许多海豹 |

图12.6膜模块在水下模式。(一)日本久保田公司平板,与泡沫dififusor浸在一个单位。(b) Zenon中空纤维模块,详细空气泡沫和中空纤维。
图12.6膜模块在水下模式。(一)日本久保田公司平板,与泡沫dififusor浸在一个单位。(b) Zenon中空纤维模块,详细空气泡沫和中空纤维。
材料连接一个入口(提要)和两个出口流(渗透和集中)和提供驱动泵的压力。模块与管式或板膜表12.4所示。
五原则配置是常见(斯蒂芬森et al . 2000年):
从电解栈板框模块,俗称,通常用于微型和超滤和反渗透较少(例如日本久保田公司平板;图12.6)。同样,有缓冲膜渗透间距器与平板膜和支持钢板焊接而成的。
•螺旋缠绕模块的标准配置是反渗透和纳滤模块。
•膜垫虽然用于超和纳滤模块。
•空心细纤维(Zenon;图12.6 b)和毛细管膜膜自营out-to-in流向为中空纤维和in-to-out毛细管流动方向的。
•管式膜用于高湍流和良好的清洁特性(伯格霍夫别墅2005;图12.7)。一个完整的过程的一个例子是Wehr-le超滤装置在图12.7 b。
模块设计必须满足以下要求:
•高膜面积比模块总体积。
•低压降,低能量需求。
•高度动荡在饲料方面促进传质。
•低成本单位膜面积。
•良好的清洁管理。

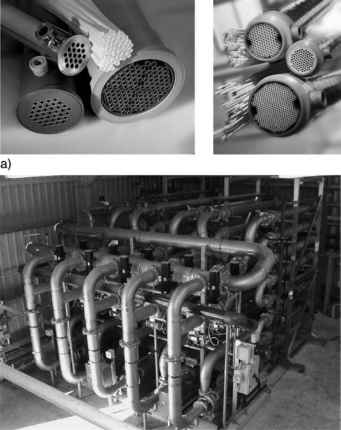

图12.7在错流膜模块模式。(一)伯格霍夫别墅管模块和膜。(b) Wehrle MBR,食品工业超滤装置。
图12.7在错流膜模块模式。(一)伯格霍夫别墅管模块和膜。(b) Wehrle MBR,食品工业超滤装置。
治疗一个提要与悬浮物浓度高,要求高的膜面积:体积比与设计便于清洁不一致和妥协是必要的。此外,hydro-philic行为,实现渗透体积通量,截止膜和操作的生命必须被考虑。配置如终端、淹没和错流模式用于超和微量过滤。
