蛋糕过滤设备

有三个大类的过滤器使用。这些都是:

澄清过滤器-通常筒形或袋式过滤器消除少量的粒子从一个解决方案。实验室人员通常使用这些类型的过滤器。这些类型的过滤器也用于0.2微米终端灭菌。

交叉/低过滤器-这些都是通常用于超滤膜式过滤器。在生物技术领域的这些类型的过滤器是用于超滤设备用于集中的解决方案,并执行缓冲区交流。

蛋糕的过滤器——这些过滤器是用来去除大量的固体从泥浆的解决方案。他们通常在生物技术主要澄清发酵批次和在各种固体清除步骤中看到通过有机合成药物的生产。前两个类别,澄清和横流式的过滤器,一直很好开发和优化用于生物技术和标准的污水处理应用程序。设备很容易用于这些应用程序,是否小0.2微米灭菌过滤器用于晚期消毒100毫升的产品解决方案,或一个小500毫升横流式的过滤器用于集中少量的抗体的解决方案。许多供应商的设备污水处理应用程序的起源CPI(化学过程工业),并包含许多扩大和优化性能开发的更大的单位在大型化工生产中使用。结果,这两个过滤单元操作的优化和有效的应用于废水处理。

第三类、蛋糕过滤器,尽管许多废水处理应用程序开发的,是最不发达的过滤设备使用的生物技术产业。在有机合成实验室有时非常简单的设备就像一个漏斗和滤纸用于完成此操作。一些其他操作用于在实验室这个过滤步骤更复杂,但许多非常劳动密集型和限制整个生产过程本身的能力。因此,需要优化的蛋糕过滤设备用于生物技术。蛋糕过滤设备可在批处理和连续模式。以下是几个蛋糕过滤设备的例子:

批处理或Semi-Batch设备

板框压滤机

叶滤机的压力

激动/ Monoplate Nutsche过滤器/干燥机水平板过滤干燥器连续旋转设备转鼓真空过滤机离心过滤水平带式过滤机

的板框压滤机

这类型的过滤器允许的泥浆加压过滤去除固体混合物。一组过滤板系列配置类似于夹在一起板块板框式换热器。板液压压缩在一起后,一个通道在板允许将泥浆注入每个盘子的一边。滤液经过过滤介质在盘子里离开固体对媒体的蛋糕。滤液在另一边的滤板进入通道,加入滤液从另一板块的过滤器,和离开设备。滤板充满了固体时,固体可洗和媒体打开每个板排放的固体。压滤机由头部和追随者之间包含一个包的垂直矩形板支持或开销梁。的头作为固定端饲料和滤液管道相连,从动件沿着梁和板冲压在一起在过滤周期由液压或机械机制。每个板与滤布的两边,穿着,一旦压在一起,形成一系列钱伯斯,取决于板的数量。板块通常为中心的进料口,通过压滤机的整个长度,这样所有的钱伯斯板连接在一起。同样,四个角落端口连接所有的盘子和收集的母亲和洗滤液对媒体“关闭放电”,位于同一侧的入口。一些滤波器按盘子,都配有公鸡在其较低的一侧,这样滤液流槽的“开放放电”和作为“搬弄是非”的状况清晰的滤布经过两院的滤液。这种安排的缺点是它不能用于过滤有毒,易燃或波动。 A typical flow scheme is illustrated in Figure 8.

通常采取特殊的措施来缓解蛋糕放电,提高过滤。采取的措施包括预涂和身体的援助。预涂前板引入提要是只有在以下情况下:

Filterpresse年代被引入近100年前,已经广泛应用于污泥脱水浪费。他们因此被认为是劳动密集型的机器没有发现更复杂和高度自动化的过程中接受行业。直到在1960年的这幅图像改变引入先进的机制,是面向获得低水分蛋糕自动放电,使织物的洗涤的过滤周期。

当污染物凝胶状的和粘性形成一道屏障,避免布致盲。同样的滤料层之间的接口和布离开容易所以蛋糕放电留下一个干净的布。

当需要明确的滤液过滤周期后立即开始,否则必须采用再循环,直到获得一个清晰的滤液。

图8。板框压滤机的工艺流程方案。

一旦完成了预涂阶段过程泥浆注入过滤器,形成蛋糕在盘子和保留滤液流进一步处理。当固体细而缓慢过滤body-aid添加到料浆蛋糕为了提高渗透率。然而,它应该记住body-aid的加入增加了固体浓度饲料板块之间的所以它占用额外的体积增加蛋糕的数量和处置。同样,所有这些应用程序当蛋糕产品,预涂助滤剂可能不是因为他们一起混合和放电使用蛋糕。

多年来使用的板框系统冲洗板与单独的帧包含蛋糕。这些过滤器按有许多表面密封泄漏的主要原因。结果介绍了嵌板为了表面的数量削减一半,减少油汁的问题。嵌板的发展已经与布技术的进步使三维拉伸而不是简单的板框,布仍在一个平原。目前的凹槽深度16日,20到25毫米厚度对应的蛋糕是32,40和50毫米

一个现代的压滤机的主要特点包括:

航天飞机换档器单独的盘子一个接一个的蛋糕放电的速度5 - 6秒/板。一个特殊设计的转移机制确保两个相邻板块不齐心协力由于粘性的蛋糕。

^瓶板的振动和协助卸货蛋糕。

* +布淋浴与活动集合管和高影响飞机密集布清洗。

最大的填充。滤波器按构建操作压力7,10和15条蛋糕挤压和可用的最大板块2×2米的液压系统拥有相应的闭合力板设计。压滤机板施工,可在各种材料如铸铁、铝合金和塑料,如高密度聚丙烯

__ (HDPE)和PVDF。发展的主要领域,除了自动化、热塑性塑料以来板块的设计使新结构的概念与金属板是不可能的。塑料复合板块有以下特色:

m下盘重量减少了停机时间穿梭在蛋糕放电模式转变。

•有效过滤面积最大的可用的盘子以来上涨了2×2米,有一个20毫米休会和150室,面积约1000平方米,一块20立方米的能力。

•水的引入,或空气在较小程度上,背后的柔性膜减少室体积和挤压的蛋糕收益率进一步降低水分含量。压滤机可能安排作为一个混合的冲洗和膜板,充分冲洗或完整的膜包取决于应用程序。

大多数板块挤压在聚丙烯中经受的温度80 - 85°c,操作温度升高时将经纱盘子和泄漏甚至鞘是危险的在如此高的温度。

仔细考虑来选择和调整需要这个设备在处理任何以下情况:(1)当过滤饱和卤水自板冷却蛋糕放电期间喂浆过程之前,需要预热。这样的卤水热压处理过的过滤器等水平板,垂直叶或蜡烛过滤器是适合,因为他们可以蒸汽夹套;(2)当有风险环境危害的有毒,易燃或挥发性蛋糕盘子时打开放电结束时,每个周期。再次,更适合于热压处理过的过滤器;需要有效的清洗时,(3)以来,满室蛋糕洗水可能不会达到其所有表面造成不均匀位移。然而,这应该提供没有问题当差距之间形成了蛋糕在一室,洗水是均匀分布于蛋糕,达到整个表面。Filterpress没有膜板有以下操作序列(参考图9):

•钱伯斯泥浆泵和填充在高流量和低压力逐渐建立蛋糕变厚。的滴灌托盘定位低于filterpress集合的可关闭。

•当压力达到6 - 7条洗水被泵入滤饼在预定的洗净比取代秉承母亲的解决方案。

•吹气应用于减少蛋糕水分。

•潮湿的核心仍在进料口与空气吹回20 - 30秒,确保排放蛋糕完全干燥。

•滴灌托盘打开并准备蛋糕放电。

•液压板关闭活塞缩回的追随者。

•航天飞机移器移动盘子一个接一个向追随者和蛋糕放电。

•滴盘关闭并准备下一个循环。

是合理选择压滤机

所需的水分含量很低时热蛋糕干燥或焚烧。

rar当滤液清晰度高抛光所需的应用程序。

rar当好的蛋糕释放协助下挤压是必需的。

«y蛋糕时处理土地填充传播推土机提供足够很难携带它的重量。

当大型过滤需要在有限的空间领域。

•航天飞机移器移动盘子一个接一个向追随者和蛋糕放电。

•滴盘关闭并准备下一个循环。

•航天飞机移器移动盘子回来一个接一个向固定头。当每个板块公园布清洗机制,降低在100酒吧,抬起一双对称阀组与高影响喷嘴。

蛋糕处理相对简单。蛋糕可以排入垃圾箱卡车运走或用带式输送机运输。非常大的过滤器按形成良好的蛋糕重达200 - 300公斤每室,当它落入本或上一块带式输送机在一个坚实的影响是非常高的。因此,需要特别措施打破和de-lump蛋糕和唯一的困难,为带式输送机,还建议增加带支持辊的数量低于卸料斜槽的影响。

filterpress本身几乎不需要维护然而伴随机器的自动化特性应该定期检查,特别注意安全设备,如:

•期间保护运营商的红外线窗帘关闭板包应该停止液压泵内2毫秒。

•时警告的开关液压板关闭系统的压力损失检测板之间的泄漏。

•滤液流量计微动开关,停止时,泥浆泵室都满了。

•与滴灌托盘的微动开关联锁,蛋糕放电期间门完全打开了。

•的压力开关,允许挤压膜只有当板包是压缩液压关闭系统。

•拉链波纹管,防止液压活塞油汁应该检查磨损。

•两个集合管洗布两边的板有高影响喷嘴的压力100巴。当一些喷嘴插入的一个歧管喷射影响是不均匀的,盘子会摇摆。

•布必须检查孔和滤液港口每个板上的可选的公鸡帮助确定损坏的衣服。

•浸渍边缘周围布和相邻板块之间的密封应该检查泄漏。

Body-aid(即。助滤剂)和预涂经常提到的压滤和他们的应用程序的差异是:(1)身体援助时使用泥浆是低固体含量和细泥粒子很难过滤。提高过滤固体粗和大表面积被添加到泥浆作为body-aid捕获和陷阱的间隙

以下材料可以作为body-aid或用于形成预涂:

硅藻土(也称为硅藻土)组成的silicaceous残骸的小型水生单细胞植物。

珍珠岩组成的玻璃碎,从火山起源heat-expanded岩石。

纤维素纤维重量轻和无灰的纸介质组成的。

■特别磨木浆近年来越来越受欢迎,因为它是易燃,降低处理费用高。有现在制造商磨、清洗和分类可以满足特殊的木材渗透率范围广泛的应用程序。

。——* *我••”■- _ -■。。推荐- - - - - -。1 ___ | _ | ___________

缓慢过滤粒子和生产多孔蛋糕矩阵。添加量取决于固体的性质和变化?对于不可压缩和胶状固体的5倍;(2)预涂2 - 3毫米厚的板中已知的有效渗透率和它的应用程序需要的技能,因为它占用蛋糕体积,延长了周期时间和过度消费会很昂贵。预涂过滤之前有两个主要目的:

•当污染物凝胶状的和粘性形成一道屏障,避免布致盲。同样的滤料层之间的接口和布部分容易蛋糕排放留下一个干净的布。

•需要明确滤液时过滤周期后立即开始,否则必须采用再循环,直到获得一个清晰的滤液。

叶滤机的压力

这个设备类似于板框压滤机,而是整个板装配也安置在一辆坦克或压力容器。这个设计允许使用更高的压力,还允许过滤操作更有效地在许多应用程序中。有两种基本的配置,即叶滤机水平板和垂直压力。

水平板压力过滤器被普遍应用于精细化工流程工业如抗生素、杀虫剂或颜料的负载不洁净的不溶物低,抛光要求卖好产品清晰。最近几年他们可能看到越来越多的在较重的行业,如化肥或贵金属产品时蛋糕和高效的洗涤和低深层是必需的。这些单位非常适合处理易燃、有毒和腐蚀性的材料,因为他们是热压处理过的和用于危险环境中,当需要高压力和安全运行。同样地,他们可能很容易夹套应用程序只要热或冷的温度保存。这些特性在滤波器不可能按要求的板块气氛和把他们一个接一个,让蛋糕放电结束时,每个周期。

通常滤波器结构由一堆盘子附加到一个空心轴安装在压力容器与每个板覆盖着一个合适的过滤介质。泥浆是美联储压力容器和蛋糕,保留的过滤介质,形成在每个板块虽然滤液通过空心轴进一步过程。过滤器尺寸有可能会不同,但通常为6条设计操作压力。堆栈中的每个圆板采用径向焊接的肋骨屏幕底部和支持水平粗网格覆盖着一个细编织金属屏幕或滤布保留蛋糕。板的底部斜坡向空洞的中心轴使滤液通过圆周孔和自由流动进一步沿着轴滤液出口。板之间的间隙是由特殊的间距器

水平板过滤器是最好的选择在以下情况下:

当最低面积大过滤领域是必需的。

当液体挥发性,不得受真空。

当有风险环境危害的有毒,易燃或波动的蛋糕特别安全放电机制可能合并。

当高滤液清晰需要抛光的应用程序。

在处理饱和卤水要求坦克可能是蒸汽夹套温度升高。

当有效的清洗是必需的。

当蛋糕重,必须支持而不是立式叶滤机垂直表面上蛋糕的形式和可能减少一次下降的压力。

当蛋糕可解除干燥或增厚浆。

积极与“o”环密封泥浆之间围绕着盘子和收集滤液的轴。逆电流器的高度确定蛋糕的间隙积聚,可能被替换,以满足不同的工艺条件。抛光和蛋糕过滤之间的差异之一是板块之间的空间。抛光应用许可大约20毫米,而不是蛋糕过滤应用程序,根据固体和蛋糕的百分比增加属性,许可可能达到100毫米。因此,抛光过滤器容纳比蛋糕盘子过滤器对于相同的容器大小更有效面积与抛光是可用的。血管与水平板使用的过滤器,而不是垂直叶片过滤器,总是垂直构造适应盘子堆栈。都有可拆卸的碟形头但底部设计有两个选择;即一个锥形底和碟形底。蛋糕上的选择很大程度上取决于放电安排。头更大的垂直容器通常是转动的,这样就允许向上,摆向切除盘子堆栈。 The layout ususally provides sufficient headroom for raising the stack over the vessel and additional floor space next to the filter for stack maintenance and replacement of damaged plates. It is good practice to design a special rig that will support the removed stack. The vessels at their bottoms are fitted with highly secured cake discharge openings to ensure safe sealing of the tank under pressure. The concept of cake filtration, as opposed to polishing, was enabled by substantial improvements in the cake discharge mechanisms since such filters are operating on a short cycle time. There are two types of cake discharge mechanisms and both use离心力对圆柱墙然后把蛋糕扔落在水箱的底部:

•的转盘堆栈。

•振动盘堆栈。

旋转类型可以从顶部或底部同时振动式总是从顶部驱动的。储罐顶盖的移除从上驱动过滤器通常是更复杂的比从底部驱动。另一方面底部驱动过滤器更容易受到泥浆泄漏。蛋糕店的位置取决于罐底的建设。有两种类型:

•锥形底和中央出口。

•与碟形底和一个侧孔。

坦克与锥形底部排放蛋糕由重力和凹陷的底部有一个铁锹耙向出口和传达了蛋糕。因此,锥形类型需要更多的空间比碟形类型拥有相同的过滤面积。锥形坦克也常常额外配置板的下部锥形过滤剩余浆脚跟,仍低于主要板块。仍在最底部的泥浆跟坦克通过一个特殊的浸渍管避免卸一湿蛋糕。促进更好的蛋糕放电有设计倾斜的板块。这个概念的蛋糕,由于离心力,飞板在水平轨道不拖和受到的径向剪切摩擦表面与传统平的盘子。积累的蛋糕盘子可能出院湿浓缩污泥或干蛋糕。对湿蛋糕的容器通常会有一个小出口装有干蛋糕的阀同时打开和关闭锁大电动或液压刺刀楔。

的操作水平板过滤器是劳动密集型,需要复杂的阀门操作所以今天安装在大多数情况下完全自动化。操作步骤如下:

步骤1。预涂,涂底阶段完成只有在以下情况下:(a)当污染物凝胶状的和粘性形成一道屏障,避免布致盲。同样的滤料层之间的接口和布离开容易所以蛋糕排放留下一个干净的布;(b)需要一个清晰的滤液时过滤周期后立即开始,否则必须采用再循环,直到获得一个清晰的滤液。

步骤2。过滤——一旦完成了预涂阶段过程泥浆注入过滤,形成蛋糕在盘子和保留滤液流进一步处理。当固体细而缓慢过滤body-aid添加到料浆蛋糕为了提高渗透率。然而,它应该记住body-aid的加入增加了固体浓度饲料板块之间的所以它占用额外的体积增加蛋糕的数量和处置。同样,所有这些应用程序当蛋糕产品,预涂和助滤剂可能不是因为他们一起混合和放电使用蛋糕。

步骤3。跟删除——一旦过滤周期完成后需要删除泥浆跟周围的盘子。这是通过吹空气进入油箱取代泥浆降至最低的板和进一步清道夫板如果有的话。剩下的泥浆在最底部通过浸渍管循环回贮水槽,直到整个泥浆已经被疏散。

步骤4。蛋糕空气干燥,然后继续通过蛋糕直到俘虏水分降低到最低,蛋糕是在实践中被认为是干。

第5步。蛋糕放电——在这一点上空气压力释放,打开蛋糕店和栈板旋转放电蛋糕。蛋糕出油口必须与电机驱动旋转以来联锁条件出口开放。5月一些布或筛网过滤器回流水蛋糕放电后驱逐和删除任何蛋糕渣坚持媒介。

水平板过滤器需要定期关注安全设备和自动化功能,伴随现代过滤器。过滤器上方的空间应该有一个起重设备和足够的空间来提升整个盘堆栈和水平移动到一个位置毗邻过滤槽。建议有一个特殊的平台,将栈板维护自更大的可能达到长度3米或更多。空间也必须分配给封面这可能是如果铰链或删除。

垂直压力叶过滤器本质上是一样的水平板过滤器除了滤波器的方向垂直,而不是水平的元素。他们正在申请抛光料浆的固体含量非常低的1 - 5%或蛋糕过滤固体浓度的20 - 25%。与水平板过滤垂直叶片过滤器也适合处理易燃、有毒和腐蚀性的材料,因为他们是热压处理过的和用于危险环境中,当需要高压力和安全运行。同样地,他们可能很容易夹套应用程序只要热或冷的温度保存。卧式容器有一个最大的叶子过滤器过滤面积300平方米和垂直船只100平方米都设计为6条的操作压力。

在操作过程中泥浆注入压力下一个容器,装有一堆垂直叶片作为过滤器的元素。每片叶子有颈部集中位于其底部插入一个收集滤液的歧管。叶子和肋骨两侧构造,允许自由流动的滤液对颈部和覆盖着粗网格屏幕支持细编织金属屏幕或滤布,保留了蛋糕。叶子可能会之间的空间

从30 - 100毫米取决于蛋糕地层属性和真空的能力持有一个厚重的蛋糕垂直叶片表面。

这两种类型的容器几何图形采用垂直和水平。在大多数精细化工过程的树叶被安装到垂直血管而水平血管重过程中使用硫的制备等行业的竞争磷酸植物。树叶在水平坦克可能位置沿槽轴或垂直于轴。为了利用水箱容积最大过滤面积的宽度叶子是毕业所以他们适合坦克的圆形轮廓。这也减少了浆体积跟周围的树叶。血管都配有高度安全的蛋糕放电开口,以确保安全的密封罐的压力。

积累的蛋糕叶子可能会作为湿增厚污泥排放或干蛋糕。对湿蛋糕的容器通常会有一个小出口装有干蛋糕的阀同时打开和关闭锁大电动或液压刺刀楔。顶盖的垂直容器通常是转动的,这样就允许向上,摆向移除叶子的堆栈。是一种很好的做法来设计一个特殊的平台,将支持一个叶子从容器中删除。特别快开螺栓安装在封面,这样紧张期间安全操作但使容易打开当访问栈是必需的。图10显示了一个立式叶滤机。立式叶滤机的优势相比,水平板过滤器是当蛋糕离开很容易从过滤介质。在这种情况下没有必要将意味着协助放电自引力将蛋糕,让它下降到卸料口。这样的蛋糕,不排放容易注册一个特殊的机制,震动整个堆栈,这将在大多数情况下释放蛋糕。然而,用这种方法必须注意这蛋糕不两个相邻板块之间的桥梁

选择标准

选择一个立式叶滤机为应用程序时

最小面积大过滤领域是必需的。

液体挥发性,不得受真空。

环境危害的风险有一个有毒,易燃或波动的蛋糕特别安全放电机制可能合并。

高滤液清晰需要抛光的应用程序。

处理饱和卤水要求坦克可能是蒸汽夹套温度升高。

蛋糕可解除干燥或增厚浆。

这将损害蛋糕放电。存在这样的情况:蛋糕是处理池塘或重新制浆进行进一步的治疗。在这些情况下特殊振动高影响喷射头扫中表面和闸通过排放口蛋糕。这些头也洗过滤介质和驱逐颗粒堵塞金属屏幕或布。

图10。立式叶滤机。

立式叶滤机压力的操作是劳动密集型,需要复杂的阀门操作所以今天安装在大多数情况下完全自动化。操作步骤如下:

步骤1。预涂,涂底阶段完成只有在以下情况下:(a)当污染物凝胶状的和粘性的预涂层形成一个屏障,避免布致盲。同样的滤料层之间的接口和布离开容易所以蛋糕排放留下一个干净的布;(b)需要一个清晰的滤液时过滤周期后立即开始,否则必须采用再循环,直到获得一个清晰的滤液。

步骤2。过滤——一旦完成了预涂阶段过程泥浆注入过滤,形成蛋糕是保留在叶子和滤液流进一步处理。当固体细而缓慢过滤body-aid添加到料浆蛋糕为了提高渗透率。然而,它应该记住body-aid的加入可以提高饲料中的固体浓度因此占用额外的体积之间的叶子和增加蛋糕的数量处理。同样,所有这些应用程序当蛋糕产品,预涂和助滤剂可能不是因为他们一起混合和放电使用蛋糕。

步骤3。跟删除——一旦过滤周期完成后需要删除泥浆跟周围树叶否则蛋糕将湿而出院。为此一个特殊浸渍管的底部坦克抢救的剩余浆跟循环回贮水槽。

步骤4。蛋糕空气干燥,然后继续通过蛋糕直到俘虏水分降低到最低,蛋糕是在实践中被认为是干。

第5步。蛋糕放电——在这一点上的空气压力释放后,打开蛋糕店和叶子堆栈是放电蛋糕十分响亮。蛋糕出油口必须与一个压力传感器,以避免联锁打开压力。在一些过滤布或筛网可能与水回流后放电驱逐和删除任何蛋糕渣,坚持中。

这些机器的维护要求劳动密集型和镜子的水平。

激动,MONOPLATE NUTSCHE过滤器/干燥机

这个家庭的过滤器由垂直压力容器底部水平滤板。这个设备的滤液流出过滤器的底部的喷嘴。这些装置通常用于料浆,收集大量的固体。变化与可移动的设备包括设备低头容易蛋糕、压力或能力真空过滤机,洗滤饼的能力,一个搅拌器分手,再洗滤饼,整个容器,加热或冷却夹克。Nutsche过滤器是众所周知的实验室规模的工业版布氏漏斗除了它的目的是在真空或压力下运行。

足够控股所需体积快速充电和排空的船。操作压力的船只通常设计2 - 3条,但可能如果需要指定更高的压力。船的封面支持液压系统控制的提高和降低旋转钻和桨武器以及各种人孔法兰连接和维护。与更大的单位碟形顶盖螺栓顶部。这个安排有必要进入容器的更换过滤介质。在较小的过滤器在一个部分螺栓头和缸过滤层,容易对过滤介质的访问。这样的安排通常摇摆式快速锁定螺栓附在过滤层的周长。温度需要保护的应用程序的容器可能被称作或根半管夹套传热提供有效的产品。过滤层由一个人口多孔板充分有力的蛋糕重量和压力施加在蛋糕的表面。在额外的支持更大的过滤器板是由肋骨之间的船的地板和滤板。 There are three类型的过滤介质覆盖滤板:编织金属筛网,合成滤布,烧结金属板。选择完全取决于固体的特点,施工的液体和适当的材料。媒介的选择不能确定的鳞叶的长凳上测试和只有试点测试,可以建立长期的影响,如介质致盲和提要的波动特性。

这台机器的独特的设计特点是耙臂用于蛋糕洗涤,平滑和放电的蛋糕。这些任务都是由桨桨和螺旋系统:两臂的桨系统由斜向一个方向旋转的叶片re-slurry蛋糕在洗涤和放电周期结束。划臂旋转相反的方向为蛋糕平滑干燥密封裂缝之前蛋糕。在这个系统中一个液压装置提高和降低桨取决于过滤周期。

钻系统包含两个桨的手臂,朝一个方向旋转执行re-slurrying桨系统描述。另外两个钻臂抚平蛋糕朝一个方向旋转和传达的蛋糕对放电中心旋转相反的方向。在这个系统中两个独立的液压安排提高和降低桨武器和钻臂independent-ly根据过滤周期。蛋糕可以转达了放电对输送斜槽,位于船的中心或附近

Nutsche的完整配置包含四个主要组件:•3“船舶•s”地板和滤布,编织筛网或烧结金属板中

«5 *蛋糕洗浆武器和平滑«3 *蛋糕放电机制我出口位于船的缸就在滤板上面。这台机器的操作序列是复杂的,需要操纵阀和液压。系统包括自动、半自动。操作序列包括以下步骤:

1。过滤,过滤负责泥浆和压力应用于取代滤液离开蛋糕留存在过滤介质。粗的广泛分布的浓浆快速沉降固体和缓慢沉降罚款的风险有一个隔离与细分数解决粗分数。当这种情况发生的罚款密封蛋糕和减缓蛋糕形成所以保持泥浆悬浮旋转手臂在过滤有助于形成一个均匀的蛋糕。

2。蛋糕洗涤,洗涤阶段喷环或连接的封面介绍清洗液体蛋糕。这取代了母亲的解决方案等清洗液体但原位清洗效率可能很低,如果蛋糕形式有不均匀的厚度。Nutsche过滤器的优点之一是能够抚平蛋糕表面应用之前喷洗,这样整个床清洗均匀。可进一步提高洗涤效率如果空气或气体是不允许进入蛋糕在多次洗涤系统的清洗液体总是取代“活塞”的方式的解决方案。这是通过一个特殊的探测器,显示器的蛋糕表面的水分和空气或气体一旦开始进入床一个信号传播滤液阀关闭和重启一次洗涤过程开始了。

3所示。蛋糕重新制浆,许多流程需要洗涤效率高去除污染的液体从产品和洗涤的蛋糕重新制浆收益率最有效的产品纯度。这是通过resuspending蛋糕与桨武器彻底混合清洗解决方案。在再悬浮旋转手臂正慢慢向下,“剃”床上逐步层层进入浆,直到整个蛋糕。

4所示。干燥,在干燥阶段空气或气体压力清洗蛋糕直到俘虏水分降低到一个渐近水平和实际蛋糕被认为是尽可能的干燥。获得最低水分的蛋糕是通过逆转抵抗旋转桨或俄歇挂毯和施加压力控制与液压系统在其表面。这个海豹裂缝蛋糕空气或气体不会绕过床。

5。真空干燥,进一步减少蛋糕水分的慢慢旋转,可以获得降低桨手臂擦伤和delump蛋糕。利用Nutsche过滤的干燥能力值得考虑的选择加热组件如容器、过滤器地板和桨来提高干燥。

6。蛋糕放电,一旦所有的阶段都完成了蛋糕排出阀打开,更小的机器上的桨武器或钻臂的旋转并降低转达干蛋糕向中心。同样的程序也适用于侧卸料机但是应该注意的是,在这种情况下,蛋糕出来断断续续,而不是不断。这可能对下游设施布局影响输送机等产品存储处理。

水平板过滤器/干燥机

这些过滤器配置Nutsche滤波器很相似,但是而不是一个滤板有一系列的盘子在船。滤液被通过过滤媒体中心的每个板中央管排放的底部设计。滤波器的底板通常排放滤液认为一个单独的喷嘴。这些过滤器通常用于料浆量较小的固体收集。

这些设备有相同的选择上述Nutsche过滤器。一些配置变化蛋糕的方法去除从手工到完全自动化。自动放电通常是通过刮刀或离心作用。变化的这种类型的过滤器安装在水平和垂直容器中。这些机器被普遍应用于精细化工流程工业等应用抗生素、杀虫剂或颜料制造的负载不洁净的不溶物低,抛光要求卖好产品清晰。然而,近年来,他们可以看到越来越多的在较重的行业,如化肥或贵金属产品时蛋糕和高效的洗涤和低水分是必需的。他们非常适合

选择标准

Nutsche过滤器是最佳选择当:O最小面积是必需的

O有几个单元操作上游和下游过滤,如反应热干燥所需的过程流程图O环境危害的风险有一个有毒,易燃的或不稳定的蛋糕

O处理饱和卤水或工艺条件要求温度升高,过滤层和桨可能加热O Res lurry洗,洗比现场更高效的位移,是必需的。

O锋利的母亲之间的分离和清洗解决方案需要O蛋糕往往裂缝平滑避免了清洗液体,空气或气体净化——传递。

处理易燃、有毒和腐蚀性的材料,因为他们是热压处理过的和用于危险环境中,当需要高压力和安全运行。同样地,他们可能很容易夹套应用程序只要热或冷的温度保存。

过滤器结构由一堆盘子附加到一个空心轴安装在压力容器与每个板覆盖着一个合适的过滤介质。泥浆是美联储压力容器和蛋糕,保留的过滤介质,形成在每个板块虽然滤液通过空心轴进一步过程。过滤器尺寸有可能会不同,但通常最大是60平方米面积和设计为6条操作压力。堆栈中的每个圆板采用径向焊接的肋骨屏幕底部和支持水平粗网格覆盖着一个细编织金属屏幕或滤布保留蛋糕。板的底部斜坡向空洞的中心轴使滤液通过圆周孔和自由流动进一步沿着轴滤液出口。板之间的间隙是由特殊的积极与“o”环间距器密封泥浆之间围绕着盘子和收集滤液的轴。逆电流器的高度确定蛋糕的间隙积聚,可能被替换,以满足不同的工艺条件。

抛光和蛋糕过滤之间的差异之一是板块之间的空间。抛光应用许可大约20毫米,而不是蛋糕过滤应用程序,根据固体和蛋糕的百分比增加属性,许可可能达到100毫米。因此,抛光过滤器容纳比蛋糕盘子过滤器对于相同的容器大小更有效面积与抛光是可用的。

转鼓过滤器

这连续过滤时使用的固体泥浆可以很容易地悬浮在溶液中并保持。在这个过滤器一个圆柱形鼓集水平一半浸在槽滤浆。鼓的表面有一个过滤器媒体和真空拉在里面。滤液经过过滤媒体留下的固体外鼓。鼓旋转不断允许固体洗净晾干前通过刀片(刮片)鼓移动过去。清洗过滤器媒体然后通过槽旋转接更多的固体。的一个例子转鼓过滤器,如图12所示。这台机器底部饲料组过滤设备和最古老的过滤器应用于化学过程之一。过滤器包含以下组件:•鼓所支持的大直径耳在阀门和驱动端的轴承和表面分为圆周部门每个细胞形成一个独立的真空。内部管道连接到每个部门通过耳和最终穿板在港口行业的数量相对应。鼓甲板管道是这样安排,每个部门都有一个主要管道收集滤液上升的一面鼓和拖尾管收集剩下的滤液从下行,确保完成蛋糕放电前撤离。然而,在某些情况下,只领先或落后于管道提供和这取决于流程的需求。鼓通常与变速传动驱动1 rpm 10罗之间的周期时间。

•一个阀桥设置控制序列的周期,以便每个部门受到真空,打击和死区。当行业进入下沉真空开始并继续通过清洗,如果需要,在一定程度上,它是切断和打击发生协助卸货蛋糕。阀门对某些过滤器可调节块和固定桥环。可调桥街区启用优化过滤周期内的形式干比下沉以及有效的鼓泥浆水平槽时达到最大值。

•蛋糕放电机制可以是刮刀,皮带,在罕见的情况下一个字符串放电。打击是仅适用于过滤器与刮刀和辊放电机制而不是过滤器用皮带或字符串放电。

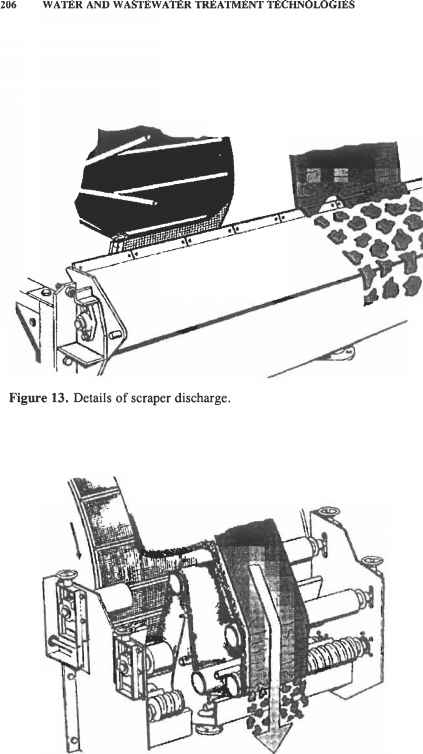

下面的示意图(图13到16)说明的操作这台机器的主要特性。

选择合适的机制在很大程度上取决于蛋糕从过滤介质的释放特征。刮刀卸料机制通常适合蛋糕释放容易而辊放电机制最适合蛋糕展示触变行为。

图12。转鼓过滤器。

图14。带放电的细节。

图16。字符串放电的细节。

水平带式过滤机

这个设计由一个连续的水平带旅行看起来像一个传送带。泥浆一端加载和真空拉皮带的背面。滤液通过皮带和固体蛋糕仍然之上。随着带蛋糕是洗净晾干,然后出院的腰带是包装机。这种设备通常用于料浆的固体中不易suspendible解决方案。虽然有许多的这些产业型态蛋糕过滤器操作生物技术外,很少有专门优化或“缩小”用在生物技术实验室或实验工厂。一些制造商提供小型版本的设备,但通常这些单位是用来运行试点测试客户的泥浆设计适当的大型设备的目的。一个安装图17所示的照片并给出操作的示意图如图18所示。

水平带过滤器可能是最常用的真空过滤器在化学加工工业由于其操作的灵活性,适应腐蚀性料浆处理大吞吐量和适用性。应用程序已经liomited水处理,但是这是一个重要的机器值得一提。的发展水平带过滤器的化学加工工业与橡胶技术的进步密切相关,因为他们将无限和厚厚的橡胶带的一个复杂的设计支持蛋糕聘请的滤布。

图17。水平真空带式过滤机安装的照片

第一个已知的过滤器是Landskrona和鲁奇建于1920年代和一个带过滤器的Giorgini但附加托盘。腰带很窄,短,30厘米宽4 - 5米长度,主要应用于洗涤磷矿。

之后,被顶级饲料过滤器促成多次洗涤阶段,他们应用于磷酸植物取代3或4链内部提要橡胶覆盖鼓过滤器用于石膏洗涤。作为区域的需求上涨了过滤器制造了三个和四个30厘米宽腰带并行运行以来橡胶制造商无法追赶的增长化工厂。因为这个原因的主要竞争对手多年来带过滤器的倾斜锅和表过滤器当橡胶皮带被约束这些过滤器过滤面积增长的需求,反之亦然。皮带宽4米120平方米过滤器重量超过10吨,制造一块从复杂的橡胶化合物是很常见的。滤布的保留了蛋糕和皮带一起移动。除了一些例外,他们是由合成材料(聚丙烯或聚酯单丝或复丝纱线和复杂的编织。真空盒下面的皮带安装在过滤和收集滤液通过歧管接收器。箱的上部有两个嘴唇覆盖着低摩擦合成带衬垫密封通过中间穿皮带之间的底部

连续纸

连续蛋糕洗继续* !,蛋糕^ vhjl溢流堰{静止!废:r经一陛下的Rsiter»

连续纸

连续蛋糕洗继续* !,蛋糕^ vhjl溢流堰{静止!废:r经一陛下的Rsiter»

V。oiiicf酒

洗Filtrato

花旗Htti-ytiu oi。fi Wolfl iVljy包含SflJwJt)

图18。操作的示意图。

V。oiiicf酒

洗Filtrato

花旗Htti-ytiu oi。fi Wolfl iVljy包含SflJwJt)

图18。操作的示意图。

皮带的表面上。由于皮带是最昂贵的部分过滤这些没完没了的窄腰带作为祭祀组件,需要之间的磨损表面,保护橡胶带和保护真空泄漏。一个特殊的机制允许并行降低或真空盒的摆动

选择一个水平带式过滤机:

< >快速沉降的固体,不能保持同质泥浆在底部或侧面饲料过滤器如鼓或圆盘过滤器。

< >需要长时间干燥时水分达到渐近的蛋糕。在鼓过滤器,例如,通常干燥形成的比例不能超过1.5,因为它是由其几何和圆周隔间的数量。< >当短周期快速脱水所需蛋糕如磷酸盐泥浆。

< >如果需要一个清晰的滤液从一开始就很好的实践形成一个细细的鞋跟接触布作为过滤介质。这是通过一个循环或“阴云密布”港口出口,如果固体是单独的快,分配第一个20 - 30厘米作为“沉降池”之前进入真空地带。

清洁的罚款可能内部解决。机制的目的是准确地密封底部之间的主带和两个窄穿腰带一起行动沿着滑带顶部连接到真空盒的肩膀上。进给箱和一个或多个洗箱安装在过滤和设计分配均匀的浆和洗水。一旦带的真空盒蛋糕干燥部分周期终止和布离开了橡胶带。布继续移动,改变方向放电辊和蛋糕滴通过滑槽进行进一步的处理。一副连接到框架和安装在皮带的目的是支持负载沉重的橡胶带和蛋糕。表面之间的摩擦降低注入水润滑和吹气浮的皮带或移动地板构造狭窄的无尽的腰带,主要橡胶带一起移动。滤液多方面收集母亲和清洗液体到一个或多个真空接收器。应该牢记,短路径滤液在真空盒和接收器之间的损失减少到最低限度的真空母亲滤液单相流和两相流的空气和洗滤液。气动或电跟踪机制控制滑动的滤布横向通过指导它向左或向右。 There are several types of mechanisms but the following are very common: Two pairs of rolls that pinch the cloth alternatively and are positioned on both sides, and A roll is that spans across the cloth, is hinged at one end and swings forwards or backwards on the other end.

这些机器是为了满足广泛的过程要求它是让许多组件严重和苛刻的条件。系统在高速运行,处理厚而重的蛋糕,在高温下操作,经常在一个不友好的环境,因此,他们是一个坚固的设计。从维护的角度来看,以下是区域通常需要注意:(1)橡胶带的裂缝可能会导致分离的层封装之间的橡胶层。这削弱了皮带,应当及时修复现场的;(2)寿衣两边的皮带承受高压而在头部和尾部滑轮。他们的职责是包含传入的饲料和如果边缘撕裂泥浆可能倒在检查和维修是必要的;(3)真空盒铰链和波动到一边,以便从调频解决内部的定期清洗。盒子的重新定位是真空损失的主要原因之一,必须采取特别注意密封盒的减摩衬垫对祭祀穿腰带和底部一侧的主要带;(4)无休止的穿带必须检查,以确保它们在良好否则主皮带可能受损。同样,穿腰带应该检查是否密封固定真空盒和之间的正确移动皮带;(5)带和主传动的生活很大程度上依赖于水润滑表面之间的移动和静止部分因此,管导致这些部分必须保持清洁;(6)建议过滤器的一致性检查的时候。这主要适用于大型过滤器由于偏差由于建筑基础差异沉降在第一年启动后可能导致密封困难长和分段真空盒. .整个过滤器,蛋糕的厚度可能在一个方向锥形造成不均匀蛋糕洗涤。对齐在过滤器是尤其重要的,因为薄蛋糕因为坡0.5% 2米宽腰带和一个20毫米蛋糕蛋糕减少厚度一边从20至10毫米。

选择一个水平带式过滤机:

O需要密集的蛋糕洗涤时因为带过滤器可以适用逆流洗涤。O当蛋糕倾向于真空下裂纹的措施如挡板,压缩毯子或压力辊可能协助密封真空的裂缝从而避免损失。当使用这些措施有必要确保带支持系统可以把这些额外的垂直载荷。O结垢时由于闪蒸问题或滤液温度必须保持真空盒蒸汽外套可能提供。

O当蛋糕会堵塞布连续切除后蛋糕放电使移动的粒子通过彻底清洗布两边高影响喷嘴。

盘式过滤器

盘式过滤器属于饲料组过滤机。它们通常用于重型应用,如铁矿石的脱水、赤铁矿、煤炭、铝水合物、铜精矿、黄铁矿浮选精矿和其他选矿流程。过滤器由几种光盘,15在更大的机器,每一个由行业夹在一起形成了光盘。部门肋向高容量的脖子和设计排水速度。的一个主要特点是所需的面积被盘式过滤器过滤面积最小,每平方米的成本是最低的相比其他真空过滤器。在操作过程中每个部门进入下沉和一个蛋糕盘的表面上形成。然后出现干燥区,液体流到一个中央筒和从那里通过阀真空接收器。桥设置的阀控制的时机,这样一旦部门叶子干燥区移动时在分离桥和提前或应用低压冲击放电蛋糕。每个圆盘刮刀刀片的引导蛋糕卸料斜槽位置相邻的光盘和足够宽,以避免堵塞的蛋糕。桨式搅拌器位于水箱的底部保持泥浆悬浮在大多数的冶金应用程序包含固体高比重快速沉降和磨料。

这台机器的主要功能包括:

•光盘和行业可能是注塑聚丙烯制造,金属或特殊的红木。

•中心筒组成的主轴承和支持的管道或梯形滤液通道。的部门通过“o”形环密封桶连接数量等于光盘行业的数量。

•与桥梁和阀门内部隔间形式和真空下干燥和蛋糕排出压力下与2 - 2.5酒吧提前或0.2 - -0.25条恒定的打击。然而大多数盘式过滤器只配备一个阀两个阀通常安装在动力和nondrive结尾长桶装的过滤器或当液压载荷很高。

•一个搅拌器桨盘之间的定位和足够远不干扰形成蛋糕。

•坦克,其放电,泥浆舱分离为光盘和卸料斜槽刮掉蛋糕。

•两个蛋糕两侧排出叶片盘被从一个框架安装在坦克。这些服务转移和引导放电降落伞的蛋糕。

•一个溢流槽,跨越整个槽长度,确保部门的全部下沉蛋糕形成区(一个暴露出6-o-clock部门位置会导致直接的压力损失)。

继续阅读:斜盘式过滤器
